Flenslagre vs standardlager: Hvilke problemer løser flensdesign faktisk?

Det direkte svaret: Flenser løser aksial posisjonering og forenkler montering uten ekstra maskinvare

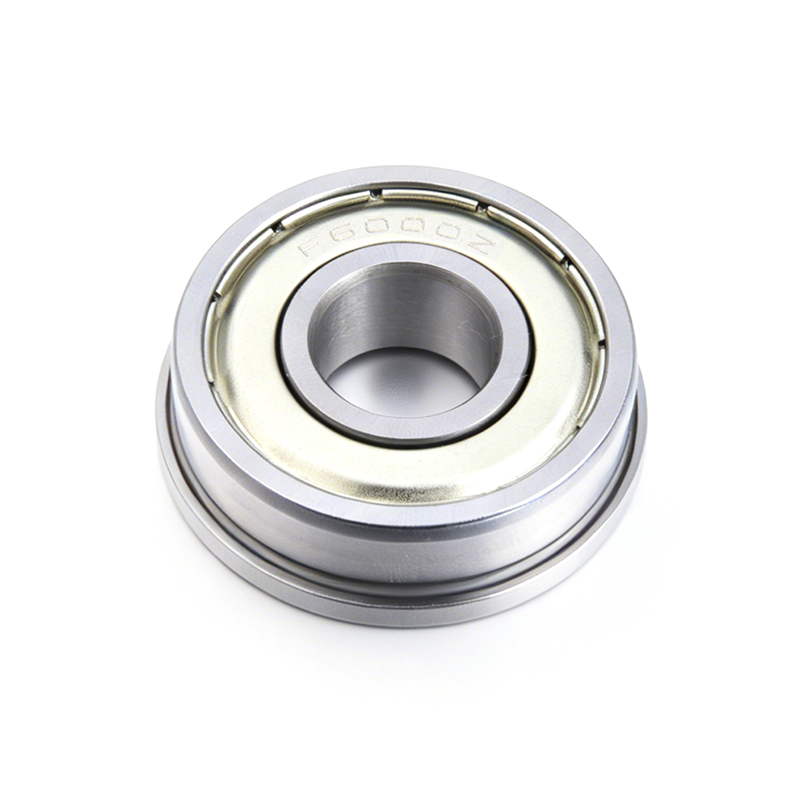

A flenslager er et standard kule- eller rullelager med en integrert krage (flensen) som strekker seg fra den ytre ringen. Flensens primære oppgave er å lokalisere lageret aksialt i en husboring , som hindrer den i å skli gjennom eller forskyve seg langs akselen under drift - et problem som standard lagre uten flens ellers må løse ved å bruke holderringer, skuldertrinn maskinert inn i huset, eller avstandsstykker og låsemuttere.

Rent praktisk betyr dette at flenslagre reduserer antallet komponenter som trengs i en sammenstilling, forenkler maskineringskravene til huset og gjør justeringen mer repeterbar på tvers av produksjonskjøringer. I applikasjoner som transportørruller, skrivermekanismer og små motorhus, bytting fra et standardlager pluss en holdeenhet til en enkelt flenset lagerboks redusere antall deler i den delen av sammenstillingen med 2–4 komponenter . Resten av denne artikkelen bryter ned nøyaktig hvilke problemer flensdesign adresserer, hvor det kommer til kort, og hvordan man velger mellom flens- og standardlager for en spesifikk applikasjon.

Problem 1: Aksial posisjonering uten ekstra maskinvare

Det mest umiddelbare problemet som flensdesign løser er å holde lageret i en fast aksial posisjon i forhold til huset, uten å stole på separate holdekomponenter.

Hvordan standard lagre håndterer dette problemet

Med et standard (ikke-flens) lager er den ytre ringen en vanlig sylinder, noe som betyr at ingenting i seg selv stopper den fra å gli langs boreaksen under vibrasjon eller skyvebelastning. Designere løser vanligvis dette med en maskinert skulder i huset på den ene siden og en holdering, låsering eller endelokk på den andre. Hver av disse løsningene krever ekstra maskineringspresisjon og monteringstrinn.

Hvordan flensen løser det direkte

Kragen til et lager med flens ligger i flukt mot forsiden av husets boring, og fungerer som sin egen stopper. Dette betyr at huset bare trenger en rett, uskuldret boring i stedet for en trinnvis - en meningsfullt enklere og billigere maskineringsoperasjon , spesielt i tynnveggede hus som metallbraketter eller sprøytestøpte plastkomponenter, der det er vanskelig eller umulig å bearbeide en nøyaktig innvendig skulder.

Oppgave 2: Montering i tynne eller myke husmaterialer

Standard lagre er avhengige av en viss mengde husveggtykkelse og materialstivhet for å opprettholde en sikker presspasning. Flenser adresserer de tilfellene hvor denne forutsetningen bryter sammen.

Hvorfor tynne hus er problematiske for standard lagre

I applikasjoner som bruker tynne metall-, plast- eller aluminiumhus - vanlig i forbrukerelektronikk, små apparater og lette maskiner - er et standardlager helt avhengig av interferenspasningen mellom den ytre ringen og boringen. Hvis husveggen er for tynn eller materialet for mykt, kan denne passformen løsne over tid på grunn av vibrasjoner, termiske sykluser eller gjentatte belastningssykluser, slik at lageret kan jobbe seg ut av posisjon.

Hvordan flensen kompenserer

Fordi flensen ligger direkte mot husets overflate (ofte festet med monteringsskruer gjennom flenshull, i tilfelle av flensede husenheter), er den ikke bare avhengig av interferenspasning for å holde seg på plass. Dette gjør flenslager spesielt godt egnet til plasthus og stemplede metallbraketter , hvor et standard presspasslager kan løsne i løpet av en relativt kort levetid.

Oppgave 3: Forenkle montering og redusere antall deler

Utover den mekaniske funksjonen har flensdesign en direkte innvirkning på produksjonseffektivitet og monteringsarbeid.

Færre komponenter til kilde og lager

En standard lagerenhet som krever aksial retensjon kan trenge en holdering, et matchende spor maskinert inn i akselen eller boringen, og muligens et avstandsstykke - som hver er et separat delenummer for å hente, inspisere og lagerføre. Et flenslager konsoliderer dette til en enkelt komponent, som reduserer stykkkompleksiteten og reduserer risikoen for monteringsfeil fra manglende eller feilaktig maskinvare.

Raskere monteringslinjegjennomstrømning

I høyvolumsproduksjon gir hvert ekstra festetrinn syklustid. Å bytte ut en flertrinns holderingsinstallasjon med en enkelt innsetting (eller innsetting pluss et par skruer) kan redusere målbar tid fra hver monteringssyklus – en forskjell som forverrer betydelig på tvers av produksjonskjøringer i titalls eller hundretusener av enheter.

Oppgave 4: Opprettholde innretting i flerlagersystemer

Systemer med flere lagre som støtter en enkelt aksel – vanlig i transportsystemer, skrivervalser og lineære bevegelsesenheter – står overfor en spesiell innrettingsutfordring som flensdesign bidrar til å takle.

Justeringsproblemet i flerpunktsstøtte

Når en aksel støttes på to eller flere punkter, kan selv små variasjoner i aksial posisjonering på hvert lagerplassering introdusere feiljustering, noe som fører til ujevn lastfordeling og for tidlig slitasje. Standard lagre avhenger helt av husets maskineringsnøyaktighet for å opprettholde konsistent aksial posisjon over flere monteringspunkter.

Hvordan flenser forbedrer repeterbarheten

Fordi flensflaten gir en konsistent, selvplasserende referanseflate, flenslagre forbedre posisjonell repeterbarhet på tvers av flere monteringspunkter uten å kreve at hver husboring skal maskineres til samme stramme toleranse som ville være nødvendig for en skulderdesign. Dette er hovedårsaken til at flensenheter er vanlige i modulære transportsystemer, der identiske lagerenheter er installert på tvers av mange stasjoner langs en linje.

Hvor flensdesign ikke hjelper (og kan til og med være en ulempe)

Flenslagre er ikke en universell oppgradering i forhold til standardlagre. Å forstå deres begrensninger er like viktig som å forstå fordelene deres.

Økt radial fotavtrykk

Selve flensen tilfører materiale utover den ytre ringdiameteren, noe som betyr at et flenslager opptar mer radiell plass enn et tilsvarende standardlager. I applikasjoner der plassen er tett begrenset - miniatyrenheter, kompakte girtog eller nestede sammenstillinger - dette ekstra fotavtrykket kan utelukke flensdesign helt , selv der fordelen med aksial posisjon ellers ville vært nyttig.

Redusert belastningskapasitet ved flensgrensesnittet

Avhengig av flenstykkelse og materiale har selve flensen en lavere lasttoleranse enn hovedlagerstrukturen. I applikasjoner med høy skyvekraft kan det å stole på at flensen alene absorberer gjentatte tunge aksiale belastninger føre til flensdeformasjon eller sprekkdannelse over tid - noe som betyr at flenslagre er best egnet for posisjonering og lett til moderat trykkholding, ikke som en erstatning for et dedikert trykklager i scenarier med tung belastning.

Høyere enhetskostnad

Flenslagre koster vanligvis 10–25 % mer enn et tilsvarende standardlager av samme størrelse og kvalitet, på grunn av tilleggsmaterialet og maskineringen som er involvert i formingen av flensen. For applikasjoner hvor aksial retensjon kan oppnås billig gjennom husdesign (som for eksempel støpte metallhus hvor en skulder er lett å innlemme), kan et standardlager sammen med en enkel holdefunksjon være det mer økonomiske valget.

Flenslager vs. standardlager: Sammenligning side om side

Tabellen nedenfor oppsummerer kjerneavveiningene diskutert ovenfor for å hjelpe til med å klargjøre hvilket alternativ som passer best til et gitt designscenario.

Vanlige flenstyper og hva de er designet for å løse

Ikke alle flenslagre er like - forskjellige flenskonfigurasjoner løser litt forskjellige monteringsproblemer.

Full flens

En hel flens strekker seg helt rundt omkretsen av lageret, og gir den maksimale aksiale holdeflaten. Denne typen er vanlig i applikasjoner med kontinuerlig vibrasjon, som skateboardhjul og små transportruller, hvor jevn, all-round kontakt mot husets overflate er fordelaktig.

Slisset (Knust) flens

En slisset flens har små hull eller hakk kuttet inn i flensringen, ofte for å la lim eller ekstra retensjonsmasse feste seg gjennom flensen inn i huset. Denne varianten brukes når en mekanisk passform alene ikke anses som helt pålitelig, for eksempel i noe industrielt utstyr med høy vibrasjon.

Boenheter med flens

I stedet for en flens på selve lageret, bruker noen design en separat flenset puteblokk eller flensenhet som inneholder en standard lagerinnsats. Disse inkluderer vanligvis monteringshull for bolting direkte til en ramme eller vegg, som løser et annet problem: eliminerer behovet for en maskinert boring helt , som er vanlig i landbruks- og materialhåndteringsutstyr hvor overflatemontering er mer praktisk enn boremontering.

Beslutningsramme: Når skal du velge flens over standard

Ved å bringe de ovennevnte faktorene sammen, hjelper det følgende rammeverket å bestemme hvilken lagertype som passer best til et spesifikt designscenario.

1. Velg flenslager når : huset er tynnvegget, plastikk eller vanskelig å bearbeide med en skulder; når aksial posisjonering må kunne repeteres på tvers av flere monteringspunkter; eller når reduksjon av antall deler og monteringstid er en prioritet
2. Velg standard lagre når : radiell plass er tett begrenset; huset kan enkelt og presist bearbeides med en skulder; eller applikasjonen involverer tunge, vedvarende trykkbelastninger bedre håndtert av et dedikert trykklagerarrangement
3. Vurder flensede boenheter når overflatemontering til en ramme eller vegg er mer praktisk enn montering inne i en boring, for eksempel i landbruks- eller transportutstyr

Endelig sammendrag

Flensdesign løser et spesifikt og veldefinert sett med problemer: aksial posisjonering uten ekstra maskinvare, pålitelig montering i tynne eller myke husmaterialer, redusert antall deler og monteringskompleksitet, og forbedret repeterbarhet for justering på tvers av multilagersystemer. Disse fordelene kommer på bekostning av et større radialt fotavtrykk, noe begrenset kraftkraftkapasitet og en beskjeden prispremie.

Det praktiske for både ingeniører og kjøpere er det flenslagers are a targeted solution, not a universal upgrade . De er det riktige valget når husbegrensninger eller monteringseffektivitet gjør selvlokaliserende aksial retensjon verdifull, og feil valg når kompakt radiell størrelse eller tung skyvebelastning er den primære designdriveren. Evaluering av det spesifikke monteringsmiljøet og belastningsprofilen – i stedet for å standardisere en av lagertypene av vane – er fortsatt den mest pålitelige måten å gjøre det riktige valget for en gitt applikasjon.
